Quelles sont les méthodes de contrôle de la qualité du fraisage CNC?

En tant que fournisseur chevronné dans l'industrie du broyage CNC, je comprends l'importance primordiale du contrôle de la qualité pour assurer la production de composants à haute précision. CNC Milling, un processus de fabrication soustractif qui utilise des machines contrôlées par ordinateur pour éliminer le matériel d'une pièce, est largement utilisée dans divers secteurs tels que l'aérospatiale, l'automobile et le médical. Dans ce blog, je vais me plonger dans les principales méthodes de contrôle de la qualité de CNC Milling.

Inspection des matières premières

Le processus de contrôle de la qualité dans le fraisage CNC commence bien avant le processus d'usinage réel. Les matières premières utilisées dans le fraisage CNC, comme les métaux (aluminium, acier, laiton) et les plastiques, doivent être soigneusement inspectées. Pour les métaux, nous vérifions la bonne composition en alliage. Nous utilisons la spectrométrie pour analyser la composition élémentaire du métal. Cela garantit que le matériau répond aux normes requises pour la résistance, la dureté et la résistance à la corrosion.

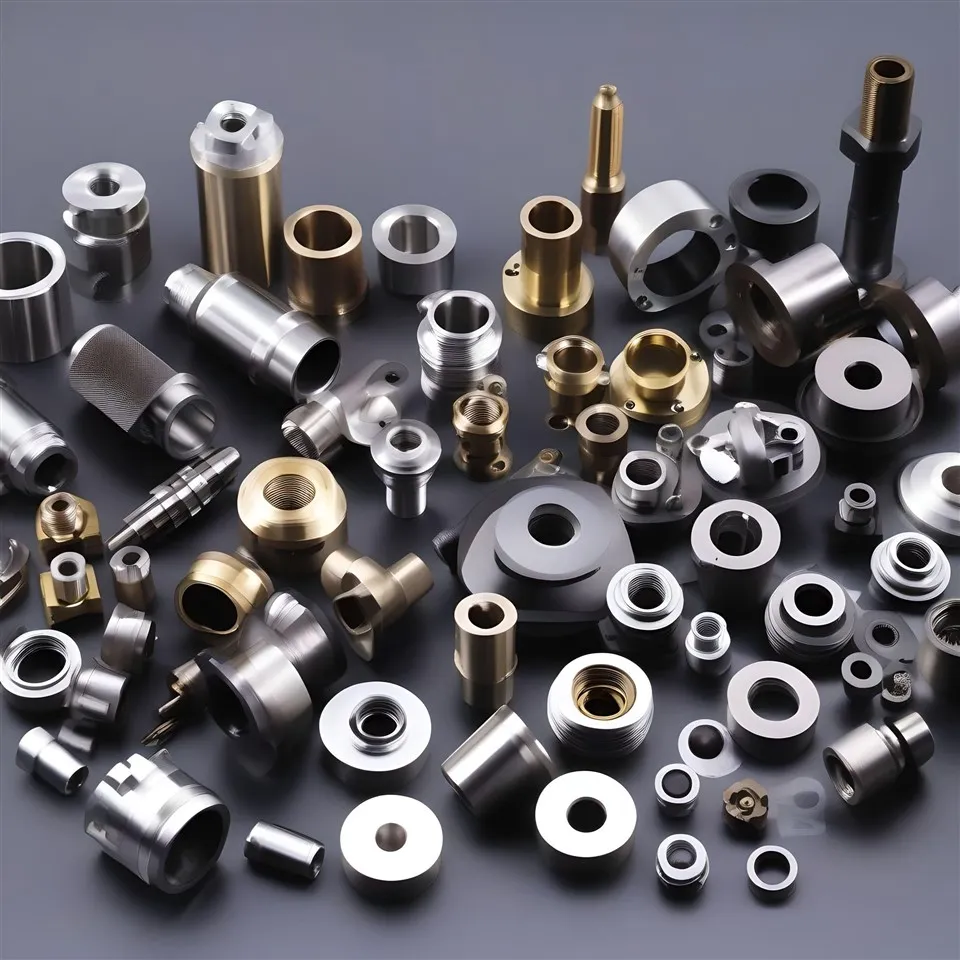

Par exemple, lorsque vous travaillez surMachine CNC pour pièces en laiton, le matériau en laiton doit avoir la bonne proportion de cuivre et de zinc. Une composition incorrecte peut entraîner des problèmes comme une mauvaise machinabilité, où l'outil peut s'use rapidement, ou la dernière pièce peut ne pas avoir les propriétés mécaniques souhaitées.

Dans le cas des plastiques, nous évaluons des facteurs tels que la densité, le point de fusion et la teneur en humidité. Une teneur élevée en humidité dans les plastiques peut provoquer des vides et des défauts de surface pendant le processus de fraisage. En effectuant des inspections d'usinage préalables des matières premières, nous pouvons empêcher un nombre important de problèmes de qualité en fin de compte.

Étalonnage et maintenance de la machine

Les machines de fraisage CNC sont des équipements complexes qui nécessitent un étalonnage et un entretien réguliers. L'étalonnage de la machine garantit que les axes de la machine se déplacent avec précision vers les positions programmées. Tout écart dans le mouvement des axes peut entraîner la création de pièces par tolérance.

Nous utilisons des outils de mesure de précision tels que les interféromètres laser pour mesurer le déplacement linéaire des axes de la machine. Cela nous permet de détecter même les moindres inexactitudes et de faire les ajustements nécessaires. Par exemple, si l'axe x - de la machine ne se déplace pas précisément comme programmé, la largeur de la pièce broyée peut être désactivée par une fraction d'un millimètre, qui peut être inacceptable dans les applications de précision élevée.

L'entretien régulier de la machine est également crucial. Cela comprend la lubrification des pièces mobiles, la vérification du système de liquide de refroidissement et l'inspection des outils de coupe. Une machine bien entretenue est moins susceptible de se décomposer pendant le processus d'usinage, et il peut produire des pièces de qualité cohérente. PourBroyeur à 4 axes CNC, l'axe supplémentaire ajoute plus de complexité, et l'étalonnage et la maintenance appropriés deviennent encore plus importants pour assurer une usinage précis.

Sélection et surveillance des outils

Le choix des outils de coupe a un impact significatif sur la qualité des pièces broyées. Différents matériaux et géométries en partie nécessitent différents types d'outils de coupe. Par exemple, lors du broyage de l'acier durci, nous utilisons des outils à plongeon carbure car ils sont plus d'usure - résistants par rapport aux outils en acier à grande vitesse.

Nous surveillons également de près l'état des outils de coupe pendant le processus d'usinage. Au fur et à mesure que l'outil traverse le matériau, il s'use progressivement. L'usure excessive d'outils peut entraîner une mauvaise finition de surface, des inexactitudes dimensionnelles et même une rupture d'outils. Nous utilisons des systèmes de surveillance des outils qui peuvent détecter les changements dans les forces de coupe, les vibrations et la consommation d'énergie. Lorsque l'usure de l'outil atteint un certain seuil, nous remplaçons l'outil pour maintenir la qualité des pièces broyées.

Dans certains cas, nous pouvons également utiliser des périphériques de préréglage d'outils pour définir la longueur et le diamètre de l'outil correct avant d'installer l'outil sur la machine. Cela aide à obtenir des résultats plus cohérents et réduit le temps consacré à la configuration des outils.

IN - Inspection du processus

IN - L'inspection des processus est une méthode de contrôle de la qualité vitale dans le broyage CNC. Il s'agit de vérifier la pièce à différentes étapes du processus d'usinage. Cela nous permet de détecter et de corriger les problèmes de qualité tôt, plutôt que d'attendre que la pièce soit entièrement usinée.

Nous utilisons une variété d'outils de mesure pendant l'inspection de procédé, tels que les étriers, les micromètres et les machines de mesure des coordonnées (CMMS). Pour des dimensions simples, les étriers et les micromètres peuvent fournir des mesures rapides et précises. Cependant, pour des géométries plus complexes, le CMMS est utilisé. Un CMM peut mesurer les dimensions de la pièce dans un espace à trois dimensions avec une haute précision.

Par exemple, lors du broyage d'une pièce avec plusieurs trous et des contours complexes, nous pouvons utiliser un CMM pour vérifier la position et le diamètre des trous à différentes étapes du processus d'usinage. Si nous constatons qu'un trou est foré - au centre, nous pouvons ajuster le programme d'usinage immédiatement pour corriger le problème.

Dans - l'inspection des processus est particulièrement importante dans la production deRemplacement du genou d'arthriteparties. Ces pièces nécessitent une précision extrêmement élevée car elles sont utilisées dans les applications médicales. En effectuant des inspections de processus, nous pouvons nous assurer que chaque partie répond aux normes de qualité strictes requises pour un usage médical.

Inspection et test finaux

Une fois la pièce entièrement usinée, une inspection finale est effectuée. Il s'agit d'un contrôle complet pour s'assurer que la pièce répond à toutes les exigences spécifiées. L'inspection finale comprend les contrôles dimensionnels, l'évaluation de la finition de surface et les tests de propriété mécanique.

Les vérifications dimensionnelles sont effectuées en utilisant les mêmes outils de mesure de précision que dans l'inspection de processus. Nous comparons les dimensions réelles de la pièce avec les spécifications de conception. Toute partie qui ne répond pas aux exigences dimensionnelles est répriminée ou abandonnée, selon la gravité de l'écart.

La finition de surface est évaluée à l'aide de testeurs de rugosité de surface. Une finition de surface lisse est souvent requise dans les applications où la pièce entrera en contact avec d'autres composants ou où l'esthétique est importante. Une mauvaise finition de surface peut également affecter les performances de la pièce, par exemple, en augmentant le frottement ou en réduisant la résistance à la corrosion.

Dans certains cas, nous effectuons également des tests de propriété mécanique. Cela peut impliquer de tester la dureté, la résistance à la traction ou la résistance à la fatigue de la pièce. Par exemple, dans les applications aérospatiales, les pièces doivent résister à des contraintes et des vibrations élevées. En testant les propriétés mécaniques des pièces, nous pouvons nous assurer qu'elles sont aptes à être utilisées dans ces environnements exigeants.

Contrôle des processus statistiques (SPC)

Le contrôle des processus statistiques est une méthode qui utilise des techniques statistiques pour surveiller et contrôler le processus de fabrication. En collectant et en analysant les données du processus d'usinage, nous pouvons identifier les tendances et les modèles qui peuvent indiquer des problèmes de qualité potentiels.

Nous collectons des données sur divers paramètres de processus tels que la vitesse de coupe, la vitesse d'alimentation et l'usure des outils. En traçant ces données sur les graphiques de contrôle, nous pouvons déterminer si le processus est dans un état de contrôle statistique. Si un point de données tombe en dehors des limites de contrôle, cela indique qu'il existe une cause particulière de variation du processus, qui doit être étudiée.

Le SPC nous permet de faire des ajustements proactifs au processus pour éviter que les problèmes de qualité ne se produisent. Par exemple, si nous remarquons une augmentation progressive de l'usure des outils au fil du temps, nous pouvons ajuster les paramètres de coupe ou remplacer l'outil avant de causer des problèmes de qualité importants.

Formation des employés et culture de qualité

Enfin, le succès du contrôle de la qualité dans le fraisage CNC dépend également des compétences et des connaissances des employés. Nous fournissons une formation régulière à nos opérateurs sur des sujets tels que le fonctionnement de la machine, la sélection des outils et les méthodes de contrôle de la qualité. Eh bien - les employés formés sont plus susceptibles de produire des pièces de haute qualité et de détecter tôt les problèmes de qualité.

En plus de la formation, nous favorisons également une culture de qualité au sein de l'entreprise. Cela signifie que chaque employé est conscient de l'importance de la qualité et assume la responsabilité de s'assurer que les pièces qu'ils produisent répondent aux normes les plus élevées. En créant un environnement conscient de qualité, nous pouvons continuellement améliorer la qualité de nos produits de fraisage CNC.

En conclusion, le contrôle de la qualité dans le fraisage CNC est un processus multi-facettes qui implique chaque étape du processus de fabrication, de l'inspection des matières premières aux tests finaux. En mettant en œuvre ces méthodes de contrôle de la qualité, nous pouvons nous assurer que nos clients reçoivent des pièces de qualité haute qui répondent à leurs exigences exactes.

Si vous avez besoin de pièces de fraisage CNC de haute qualité, nous vous invitons à nous contacter une discussion détaillée. Notre équipe d'experts est prête à travailler avec vous pour comprendre vos besoins spécifiques et fournir les meilleures solutions. Si vous avez besoinRemplacement du genou d'arthriteparties,Broyeur à 4 axes CNCservices, ouMachine CNC pour pièces en laiton, nous avons l'expertise et les ressources pour fournir des produits de haut niveau.

Références

• ASME Y14.5 - 2018, "Dimensionning et tolérance"
• ISO 9001: 2015, "Systèmes de gestion de la qualité - Exigences"
• "CNC Usining Handbook" par Mark C. Jorgensen
